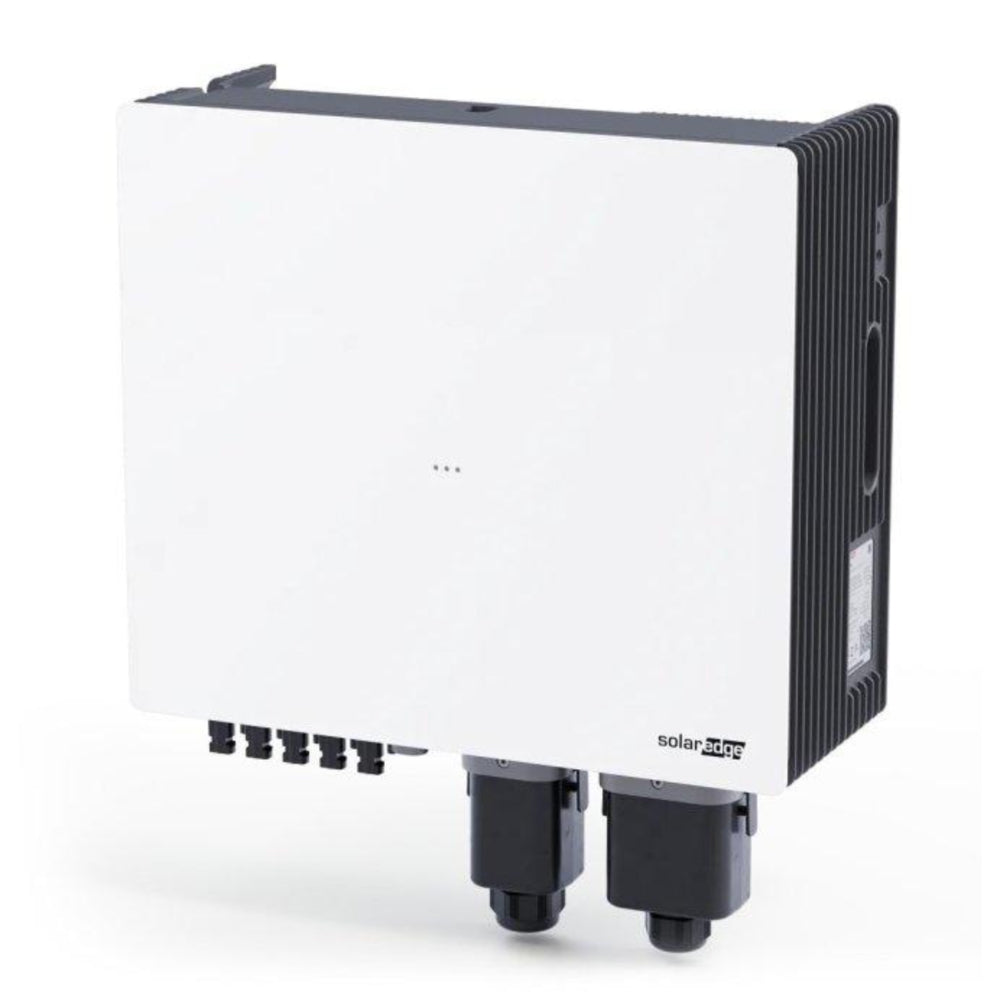

Der SolarEdge Nexis NX20K-RW000CYN4 ist ein dreiphasiger, DC-optimierter MultiRange-Hybrid-Wechselrichter für moderne Photovoltaik-, Speicher- und Ersatzstromsysteme. Eine einzige Hardwareausführung deckt sechs Leistungsklassen von 8 bis 20 kW ab und bietet dadurch eine hohe Flexibilität bei der Anlagenplanung und Lagerhaltung.
Die gewünschte AC-Leistung wird während der ersten Inbetriebnahme als NX8K, NX10K, NX13K, NX15K, NX17K oder NX20K festgelegt. Die einmal gewählte Leistungsklasse kann später nicht mehr geändert werden. Die maximale AC-Nennleistung der größten Konfiguration beträgt 20 kW.
Der Wechselrichter arbeitet mit SolarEdge Leistungsoptimierern der S- und P-Serie. Jeder angeschlossene PV-Modulstrang muss mit kompatiblen Leistungsoptimierern in einer 1:1-Konfiguration ausgestattet werden. Je Strang werden bis zu 33 Leistungsoptimierer unterstützt.
In der 20-kW-Konfiguration kann eine maximale PV-Generatorleistung von 40 kW angeschlossen werden. Damit ermöglicht der Wechselrichter eine DC-Überdimensionierung von bis zu 200 Prozent. Der DC-Eingangsspannungsbereich liegt zwischen 715 und 950 V, die Nenneingangsspannung beträgt 750 V.
Für die Energiespeicherung ist der Wechselrichter speziell mit der SolarEdge Nexis Battery kompatibel. Je Wechselrichter können perspektivisch bis zu vier Batteriestacks mit jeweils maximal vier Battery Blocks eingebunden werden. Die maximale Ladeleistung beträgt 30 kW. In der NX20K-Konfiguration liegt die maximale Entladeleistung sowohl im Netzparallel- als auch im Ersatzstrombetrieb bei 20 kW.
Die Ersatzstromversorgung wird über ein separat erhältliches SolarEdge Backup Interface umgesetzt. Unabhängig von der gewählten Leistungsklasse kann der Backup-Ausgang bei 230/400 V eine maximale dreiphasige Leistung von 20 kVA bereitstellen. Die Umschaltzeit in den netzunabhängigen Betrieb beträgt höchstens 50 Millisekunden; die automatische Umschaltung über das Backup Interface kann bis zu drei Sekunden benötigen.
Der Nexis-Wechselrichter verfügt über ein umfassendes Kommunikationspaket. RS485-Modbus, eine kombinierte RS485/CAN-Schnittstelle, eine zusätzliche CAN-Schnittstelle, LAN, WLAN und das SolarEdge Home Netzwerk sind integriert. Eine LTE-Mobilfunkverbindung ist optional verfügbar.
Mit einem maximalen Wirkungsgrad von 99 Prozent und einem europäischen Wirkungsgrad von bis zu 98,75 Prozent arbeitet der Wechselrichter besonders effizient. Die lüfterlose Konvektionskühlung sorgt für einen leisen Betrieb mit einem Geräuschpegel von weniger als 40 dB(A).
Das IP65-Gehäuse eignet sich für die Installation im Innen- und Außenbereich. Der zulässige Betriebstemperaturbereich reicht von −40 bis +60 °C. Integrierte Sicherheitsfunktionen wie Netzüberwachung, Inselnetzerkennung, Verpolungsschutz und Fehlerstromüberwachung sorgen in Verbindung mit den SolarEdge Leistungsoptimierern für einen zuverlässigen Anlagenbetrieb.
Produktmerkmale:
-
Dreiphasiger MultiRange-Hybrid-Wechselrichter
-
Eine Artikelnummer für sechs Leistungsklassen
-
Einstellbare AC-Leistung: 8 bis 20 kW
-
Einmalige Auswahl der Leistungsklasse bei der Inbetriebnahme
-
Maximale PV-Generatorleistung: 40 kW bei NX20K
-
DC-Eingangsspannungsbereich: 715–950 V
-
Kompatibel mit SolarEdge S- und P-Leistungsoptimierern
-
Bis zu 33 Leistungsoptimierer pro Strang
-
Kompatibel mit SolarEdge Nexis Battery
-
Bis zu vier Batteriestacks pro Wechselrichter vorgesehen
-
Maximale Batterieladeleistung: 30 kW
-
Maximale Entladeleistung beim NX20K: 20 kW
-
Ersatzstromleistung bis 20 kVA bei 230/400 V
-
Separates SolarEdge Backup Interface erforderlich
-
Maximaler Wirkungsgrad: 99 %
-
Europäischer Wirkungsgrad beim NX20K: 98,75 %
-
LAN und WLAN integriert
-
RS485-, CAN- und SolarEdge-Home-Network-Kommunikation
-
Optionales LTE-Mobilfunkmodul
-
Lüfterlose Konvektionskühlung
-
Geräuschpegel unter 40 dB(A)
-
Schutzart IP65
-
Für Innen- und Außenmontage
-
Zehn Jahre Produktgarantie
